防逆流如何解决?
编辑 时间:2023-02-28

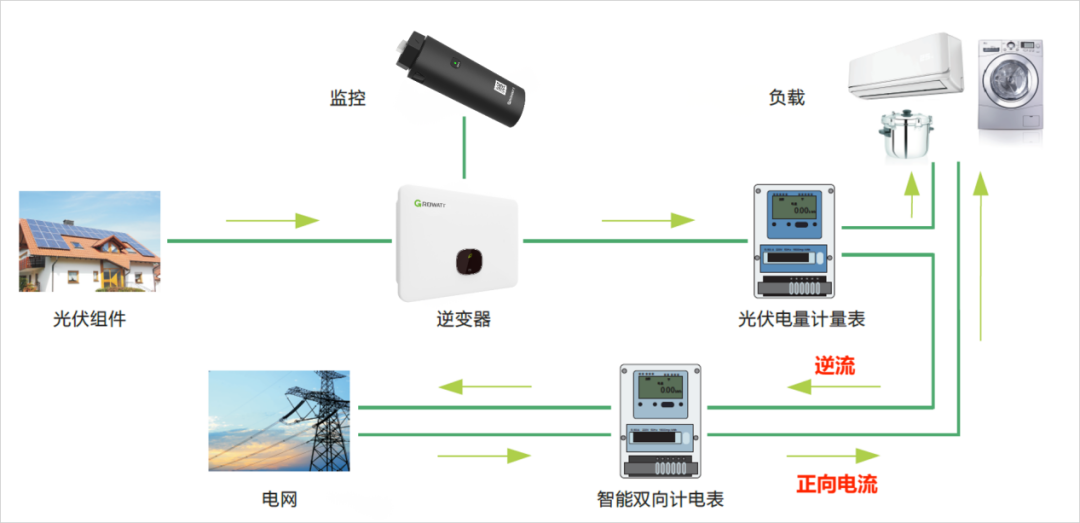

在供配电系统中,一般是由配电变压器向负载供电,电流由电网侧流向负载,称为正向电流。安装光伏发电系统后,当光伏发电系统功率大于本地负载功率,负载无法完全消纳时,剩余电能馈入电网,由于电流方向与常规相反,所以称之为逆流。
什么是防逆流
正常光伏发电系统是将光伏组件的直流电转变为交流电并入电网,带防逆流的光伏系统是光伏发的电仅供本地负载使用,防止光伏系统发的电送入电网。
防逆流原因
一般的光伏电站并没有防逆流的要求,需要安装防逆流的原因主要有以下几种:
什么是防逆流
正常光伏发电系统是将光伏组件的直流电转变为交流电并入电网,带防逆流的光伏系统是光伏发的电仅供本地负载使用,防止光伏系统发的电送入电网。
防逆流原因
一般的光伏电站并没有防逆流的要求,需要安装防逆流的原因主要有以下几种:
1.受到上一级变压器容量限制,当地供电部门不允许新增并网;
2.由于手续、并网资料不齐等原因无法并网;
3.某些地区因政策原因不允许并网;
4.具备消纳能力可以自发自用。
防逆流原理
在入户进线侧主线上安装防逆流电表/CT采集母线上的实时功率、电流的大小和方向,当检测到有电流流向电网时,防逆流电表通过RS485通讯方式将数据传输给逆变器,逆变器降低输出功率,使流向电网的电流始终保持接近于0的状态,从而实现防逆流。
防逆流解决方案
根据不同应用场景,古瑞瓦特提供多种灵活的解决方案,对于只有1台逆变器的光伏电站可搭配古瑞瓦特智能电表实现防逆流功能,针对使用多台逆变器的电站可采用古瑞瓦特智慧能源管理器实现防逆流功能。
01

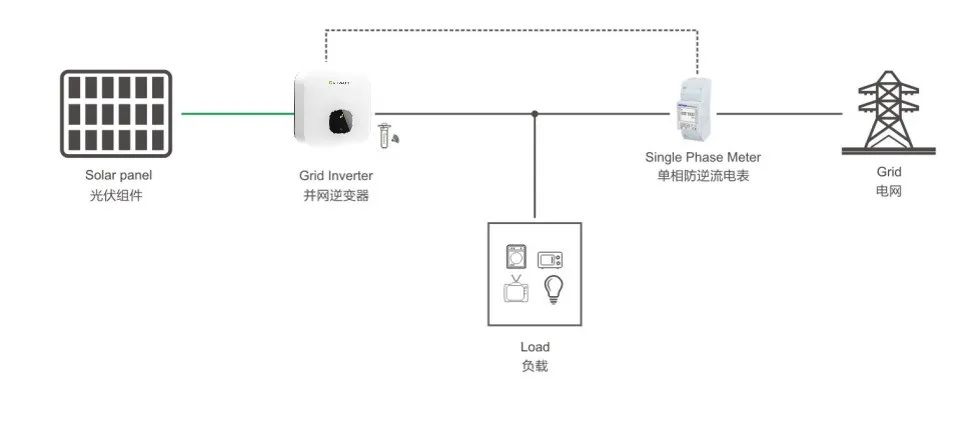

单机单相防逆流系统解决方案
02

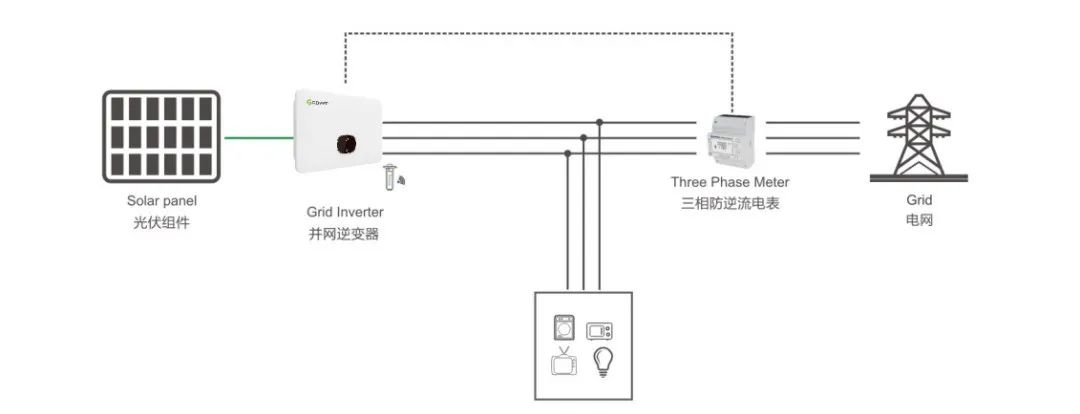

单机三相防逆流系统解决方案

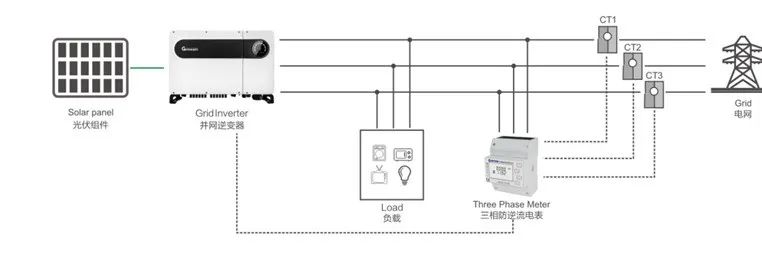

三相防逆流电表孔径为8*8mm,适合接入线径为16mm2,最大接入为25mm2,需考虑入户进线侧主线线径是否能够接入。如果线径超过25mm2则需要采用防逆流电表+CT(电流互感器)解决方案。
智能电表是为防逆流和消纳监控设计的一对一解决方案,与光伏逆变器配套使用。智能电表通过RS485与逆变器连接,安装简单且节省系统成本。用户根据实际情况选择直连电表或CT电表。
03

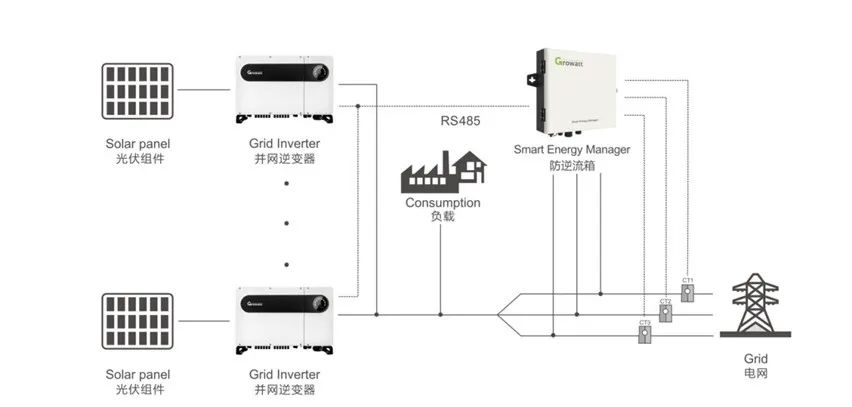

多机防逆流系统解决方案
智慧能源管理器处于逆变器、用户负载和电网之间,检测并网接入点的电压和电流,根据用户的需求和设定,实时调节逆变器的输出功率,从而控制整个光伏并网系统最终输出到电网的功率。
注意事项:
(1)互感器安装前必须将其二次与智慧能源管理器接好,确;ジ衅鞫蚊挥锌。
(2)安装互感器时,铁芯切面处不得有杂质、灰尘等异物落入,以免影响互感器性能。

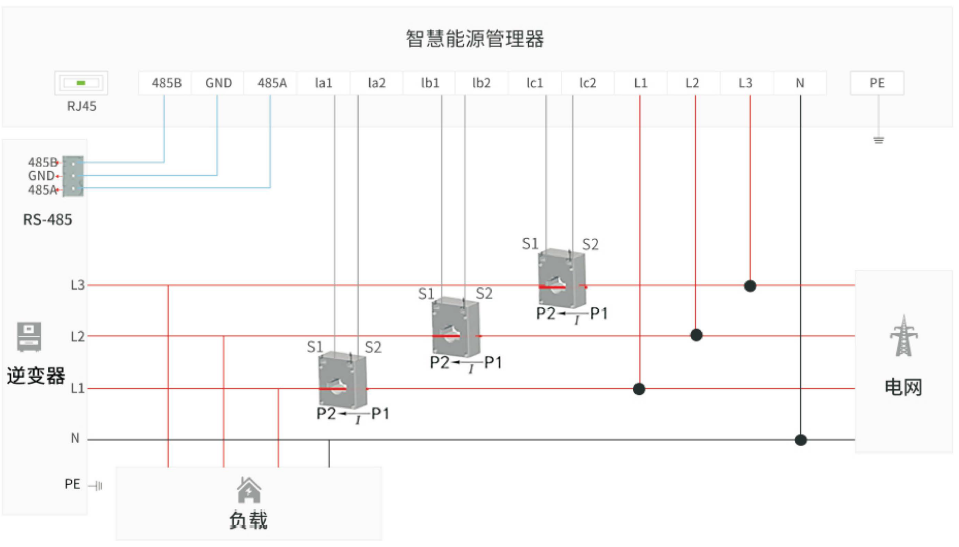

(3)电流互感器两面有Pl、P2的丝印,用来区分方向,参考下图进行接线, Pl侧靠近电网, P2侧靠近逆变器和负载。
在入户进线侧主线上安装防逆流电表/CT采集母线上的实时功率、电流的大小和方向,当检测到有电流流向电网时,防逆流电表通过RS485通讯方式将数据传输给逆变器,逆变器降低输出功率,使流向电网的电流始终保持接近于0的状态,从而实现防逆流。
防逆流解决方案
根据不同应用场景,古瑞瓦特提供多种灵活的解决方案,对于只有1台逆变器的光伏电站可搭配古瑞瓦特智能电表实现防逆流功能,针对使用多台逆变器的电站可采用古瑞瓦特智慧能源管理器实现防逆流功能。
01
单机单相防逆流系统解决方案
02
单机三相防逆流系统解决方案
三相防逆流电表孔径为8*8mm,适合接入线径为16mm2,最大接入为25mm2,需考虑入户进线侧主线线径是否能够接入。如果线径超过25mm2则需要采用防逆流电表+CT(电流互感器)解决方案。
智能电表是为防逆流和消纳监控设计的一对一解决方案,与光伏逆变器配套使用。智能电表通过RS485与逆变器连接,安装简单且节省系统成本。用户根据实际情况选择直连电表或CT电表。
03
多机防逆流系统解决方案
智慧能源管理器处于逆变器、用户负载和电网之间,检测并网接入点的电压和电流,根据用户的需求和设定,实时调节逆变器的输出功率,从而控制整个光伏并网系统最终输出到电网的功率。
注意事项:
(1)互感器安装前必须将其二次与智慧能源管理器接好,确;ジ衅鞫蚊挥锌。
(2)安装互感器时,铁芯切面处不得有杂质、灰尘等异物落入,以免影响互感器性能。
(3)电流互感器两面有Pl、P2的丝印,用来区分方向,参考下图进行接线, Pl侧靠近电网, P2侧靠近逆变器和负载。
